CABINAS QYOS

Crea espacios que fomenten la creatividad, la privacidad y la concentración con las cabinas fonoabsorbentes y las divisorias para oficina.

FICHA TÉCNICA CABINA QYOS

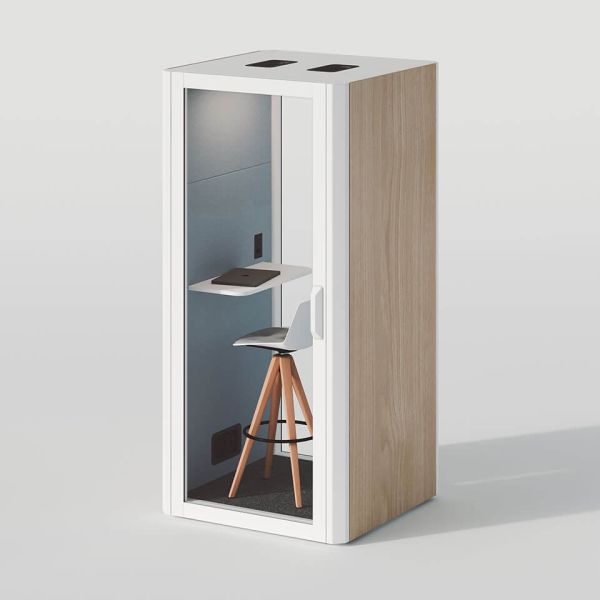

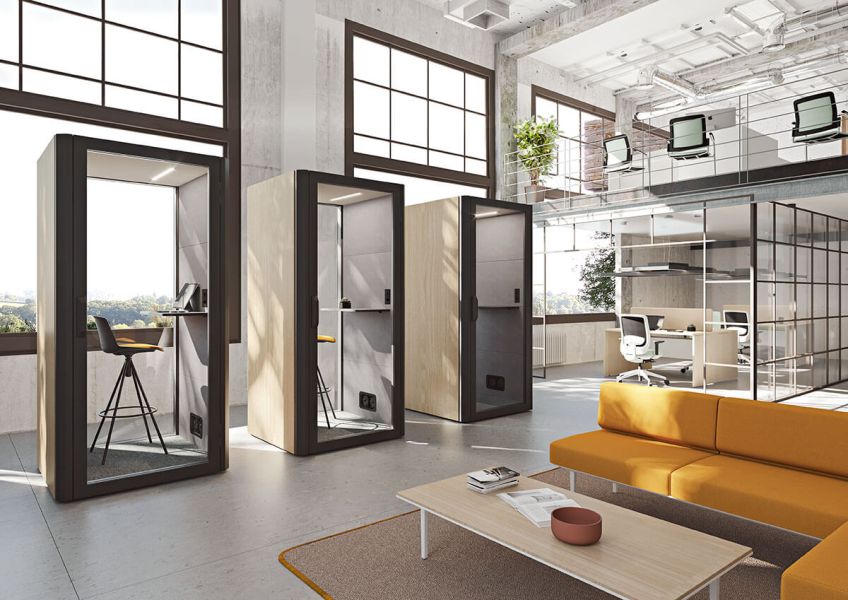

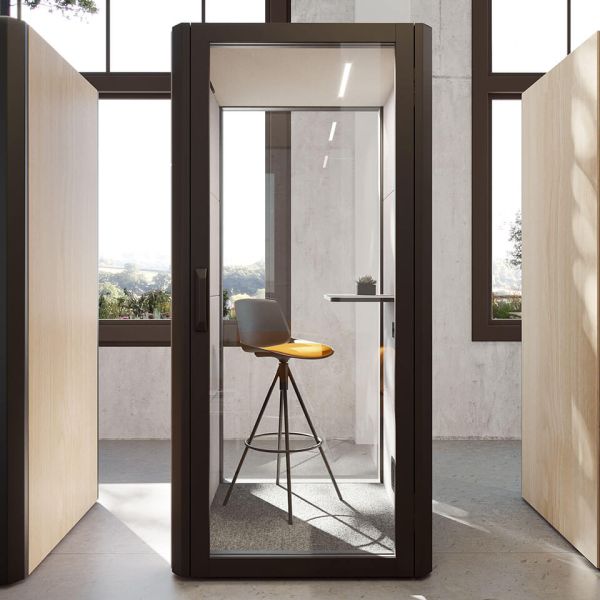

QYOS 100

Dimensiones

Dimensiones exteriores : 105 x 105 x 221,4 cm
Dimensiones interiores: 90,2 x 102,2 x 205 cm
Superficie de suelo: 1,10 m2
Dimensiones mesita: 68 x 33 cm
Altura mesita: 106,5 cm
Dimensiones puerta: 88,2 x 221,4 cm – Reversible
Zona paso libre puerta: 86 cm
Base Fija y móvil: Sistema integrado de nivelación y transporte
Pies de aluminio y niveladores de ajuste
Incluye 4 Ruedas sin freno (100kg/ud) para fácil desplazamiento

Materiales

Estructura: Perfiles de aluminio extrusionado con unión de piezas de inyección de aleación de Zinc.
Pintura electroestática epoxi-poliester.
Bastidores estructurales interiores de los paneles realizados en tubo de acero de 40x20x1,5mm y de 40x30x1,5mm, con aislamiento acústico de PET de 40mm con 2200 gr/m2 de absorción.
Revestimiento exterior: 2 opciones:
– Panel Tapizado sobre tablero aglomerado melamínico de e=10mm con foam de 2mm.
– Panel de tablero aglomerado melamínico de e=10mm
Puerta y cerramiento trasero en vidrio acústico de 4+4mm no perforado. Puerta con tirador de aluminio, sin llave y apertura hacia exterior.
Cierre magnético.
Revestimiento interior: 3 opciones:
– Panel PET ECO.
– Panel PET ECO tapizado
– Panel de tablero aglomerado melamínico de e=10mm con panel PET ECO 9mm
Paneles inferiores con rejilla de evntilación de chapa de acero de e=1,5mm
Recubrimiento Techo: Panel exterior de tablero aglomerado melamínico de e=16 mm.
Panel interior de tablero aglomerado melamínico de e=16 mm.
Revestimiento interior con espuma acústica en PUR e=2mm.
Recubrimiento suelo: Base de MDF melamínico de e=30 mm y
Moqueta de PA de e=5mm con pelo corto, antiestática y antimanchas
Sobremesa: Mesa de aglomerado melamínico de e=19mm
Escuadras inferiores de soporte semi-ocultas

Información Técnica

Iluminación: LED lineal longitudinal de 8,6W-12V – 520mm; Luz natural de 4000K
Activación simultanea junto a ventiladores a través de sensor de presencia.
Ventilación: 2 impulsores en frontal + 2 extractores en techo.
Capacidad de extracción 280 m3/ h = 24 veces/h.
Caudal máximo: 29 l/s
Normativa DIN 1946 de renovación del aire
Acústica: Reducción global de discurso – ISO 23351-1:2020
Tipo A (30 -30db)
Conectividad: 1 TC 120v / 220v + USB C + Detector de presencia
Conexión exterior a red mediante punto de conexión normalizada.
Ignifugo: Elementos certificados B-s1-d0 contra la reacción de fuego – Norma EN 13501-1 + A1:2013

QYOS 200

Dimensiones

Dimensiones exteriores : 205 x 105 x 221,4 cm
dimensiones interiores: 190,2 x 92,2 x 205 cm
Superficie de suelo: 2,15 m2
Dimensiones mesita: 68 x 60 cm
Altura mesita: 74 cm / 106,5 cm
Dimensiones puerta: 88,2 x 221,4 cm – Reversible
Zona paso libre puerta: 86 cm
Base Fija: Niveladores de ajuste integrados de fácil acceso interior.

Materiales

Estructura: Perfiles de aluminio extrusionado con unión de piezas de inyección de aleación de Zinc.
Pintura electroestática epoxi-poliester.
Bastidores estructurales interiores de los paneles realizados en tubo de acero de 40x20x1,5mm y de 40x30x1,5mm, con aislamiento acústico de PET de 40mm con 2200 gr/m2 de absorción.
Revestimiento exterior: 2 opciones:
– Panel Tapizado sobre tablero aglomerado melamínico de e=10mm con foam de 2mm.
– Panel de tablero aglomerado melamínico de e=10mm
Puerta y cerramiento trasero en vidrio acústico de 4+4mm no perforado. Puerta con tirador de aluminio, sin llave y apertura hacia exterior. Cierre magnético.
Revestimiento interior: 3 opciones:
– Panel PET ECO.
– Panel PET ECO tapizado
– Panel de tablero aglomerado melamínico de e=10mm con panel PET ECO 9mm
Paneles inferiores con rejilla de evntilación de chapa de acero de e=1,5mm
Recubrimiento Techo: Panel exterior de tablero aglomerado melamínico de e=16 mm.
Panel interior de tablero aglomerado melamínico de e=16 mm.
Revestimiento interior con espuma acústica en PUR e=2mm.
Recubrimiento suelo: Base de MDF melamínico de e=30 mm y
Moqueta de PA de e=5mm con pelo corto, antiestática y antimanchas
Sobremesa: Mesa de aglomerado melamínico de e=19mm
Pata de tubo de acero laminado y decapado de Ø45×1,5 mm.

Información Técnica

Iluminación: LED lineal longitudinal de 8,6W-12V – 520mm; Luz natural de 4000K
Activación simultanea junto a ventiladores a través de sensor de presencia.
Ventilación: 2 impulsores en frontal + 4 extractores en techo.
Capacidad de extracción 280 m3/ h = 24 veces/h.
Caudal máximo: 66 l/s
Normativa DIN 1946 de renovación del aire
Acústica: Reducción global de discurso – ISO 23351-1:2020
Tipo A (30 -30db)
Conectividad: 1 TC 120v / 220v + USB C + Detector de presencia
Conexión exterior a red mediante punto de conexión normalizada.
Soporte TV: Soporte opcional para fijación de pantallas con sistema universal VESA 100 y 200
Dimensión max: 43” // Peso max: 12 Kg
Ignifugo: Elementos certificados B-s1-d0 contra la reacción de fuego – Norma EN 13501-1 + A1:2013

QYOS 400

Dimensiones

Dimensiones exteriores : 205 x 194 x 221,4 cm
Dimensiones interiores: 190,2 x 181,2 x 205 cm
Superficie de suelo: 3,98 m2
Dimensiones mesita: 68 x 120 cm
Altura mesita: 74 cm / 106,5 cm
Dimensiones puerta: 88,2 x 221,4 cm – Reversible
Zona paso libre puerta: 86 cm
Base Fija: Niveladores de ajuste integrados de fácil acceso interior.

Materiales

Estructura: Perfiles de aluminio extrusionado con unión de piezas de inyección de aleación de Zinc.
Pintura electroestática epoxi-poliester.
Bastidores estructurales interiores de los paneles realizados en tubo de acero de 40x20x1,5mm y de 40x30x1,5mm, con aislamiento acústico de PET de 40mm con 2200 gr/m2 de absorción.
Revestimiento exterior: 2 opciones:
– Panel Tapizado sobre tablero aglomerado melamínico de e=10mm con foam de 2mm.
– Panel de tablero aglomerado melamínico de e=10mm
Puerta y cerramiento trasero en vidrio acústico de 4+4mm no perforado. Puerta con tirador de aluminio, sin llave y apertura hacia exterior. Cierre magnético.
Revestimiento interior: 3 opciones:
– Panel PET ECO.
– Panel PET ECO tapizado
– Panel de tablero aglomerado melamínico de e=10mm con panel PET ECO 9mm
Paneles inferiores con rejilla de evntilación de chapa de acero de e=1,5mm
Recubrimiento Techo: Panel exterior de tablero aglomerado melamínico de e=16 mm.
Panel interior de tablero aglomerado melamínico de e=16 mm.
Revestimiento interior con espuma acústica en PUR e=2mm.
Recubrimiento suelo: Base de MDF melamínico de e=30 mm y
Moqueta de PA de e=5mm con pelo corto, antiestática y antimanchas
Sobremesa: Mesa de aglomerado melamínico de e=19mm
Pata de tubo de acero laminado y decapado de Ø45×1,5 mm.

Información Técnica

Iluminación: LED lineal longitudinal de 8,6W-12V – 520mm; Luz natural de 4000K
Activación simultanea junto a ventiladores a través de sensor de presencia.
Ventilación: 4 impulsores en frontal + 8 extractores en techo.
Capacidad de extracción 280 m3/ h = 24 veces/h.
Caudal máximo: 66 l/s
Normativa DIN 1946 de renovación del aire
Acústica: Reducción global de discurso – ISO 23351-1:2020
Tipo A (30 -30db)
Conectividad: 1 TC 120v / 220v + USB C + Detector de presencia
Conexión exterior a red mediante punto de conexión normalizada.
Soporte TV: Soporte opcional para fijación de pantallas con sistema universal VESA 100 y 200
Dimensión max: 43” // Peso max: 12 Kg
Ignifugo: Elementos certificados B-s1-d0 contra la reacción de fuego – Norma EN 13501-1 + A1:2013
